회로이론 기초 1 - 단위, 전압, 전류, 전력, 전압원, 전류원

---

1. 회로이론 에서 자주쓰이는 10의 거듭제곱

$$ 10^{-12} $$	p (pico, 피코)
$$ 10^{-9} $$	n (nano, 나노)
$$ 10^{-6} $$	μ (micro, 마이크로)
$$ 10^{-3} $$	m (milli, 밀리)
$$ 10^{3} $$	k (kilo, 킬로)
$$ 10^{6} $$	M (mega , 메가)





2. 전압

$$ v (전압) = \frac{dw}{dq} =\frac{단위 에너지}{단위 전하} $$

전압은 단위 전하당 에너지

단위 : V (볼트)





3. 전류

$$ i (전류) = \frac{dq}{dt} =\frac{단위 전하}{단위 시간} $$

전류는 단위 시간당 전하

단위 : A (암페어)





4. 전력

$$ p (전력) = \frac{dw}{dt} = \frac{단위 에너지}{단위 시간} $$

$$= \frac{dw}{dq} \times \frac{dq}{dt} $$

$$= v  \times  i $$

전력은 전압과 전류의 곱

단위 : W (와트)

5. 전압원

그림에 보이는 것 처럼

ex1 의 경우 0V (Ground, 그라운드)에서 15V까지로 표현할 수 있지만 (15 - 0 = 15)

ex2 의 경우 전압 (=전기 압력) = 전위차 (=두 전위의 차) 임을 가장 직관적으로 이해할 수 있다. (45 - 30 = 15)

고로 회로이론을 시작할 때 ex2로 회로를 바라보아야 한다.

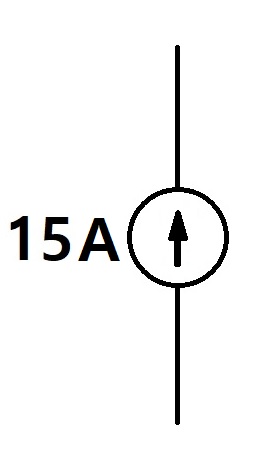

6. 전류원

화살표의 방향으로 15A의 전류가 흐르는 것이다.
